今天繼續和智通PLC培訓學院學習PLC工程師培訓班的分享內容，大家參考借鑒，了解NPN型PNP型傳感器和PLC的接線方式可以幫助更好使用PLC。NPN型和PNP型傳感器在工控、自動化行業是應用非常廣泛傳感器輸出信號，如接近開關。這種傳感器都是以NPN和PNP三極管為主體，輸出是OC形式，在接PLC的時候需要接電阻上拉或者下拉。下面介紹一下和PLC的接線方式。

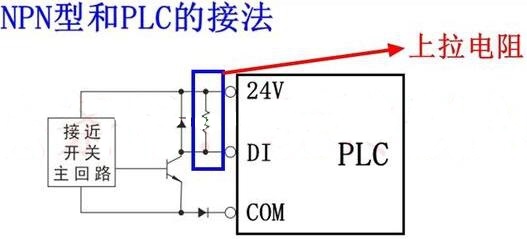

1. NPN型傳感器和PLC的接線方式

NPN型傳感器一般具有三個輸出引腳，分別是電源正、電源負和信號線。在和PLC連接時，將電源正接PLC的24V，電源負接COM，而信號線則和PLC的數字輸入口DI連接，并在該口上接上拉電阻。接線方式如下圖所示。

NPN以常開為例，在沒有信號遮擋時，基極是低電平，三極管不通，輸出高電平；在有信號遮擋時，基極是高電平，三極管導通，輸出低電平。

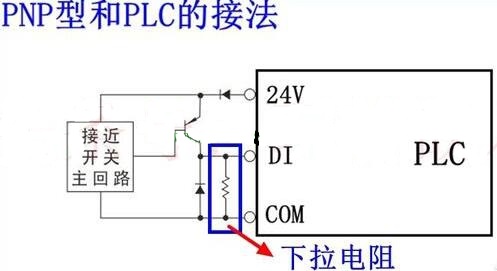

2. PNP型傳感器和PLC的接線方式

傳感器的電源端接24V，電源負端接COM，信號輸出和PLC的DI連接，并在DI接一個下拉電阻。接線方式如下圖所示。

以PNP常開為例，沒有遮擋時，三極管基極為高電平，三極管不通，PLC檢測到低電平；有信號遮擋時，三極管基極為低電平，三極管導通，輸出高電平。
