通過學習PLC，可以讓自己的電氣化水平的到提高，智通的PLC工程師培訓課程在這段時間也是收到了不少朋友的青睞。今天我們繼續看看三菱PLC中輔助繼電器M的用法，大家可以學習參考。

我們知道PLC和計算機一樣，最底層都是用匯編語言來處理的，而匯編語言只能處理0或者1這兩個二進制狀態，通常我們把這種只能顯示0或者1的變量叫做位，而在三菱PLC中，小型PLC中輸入X，輸出Y，輔助繼電器M，狀態繼電器S是位的表示，而在中大型PLC中，還有L，B等其它繼電器是位的表示。

我們以三菱小型PLC為例，來說一下位的使用方法

1、 輔助繼電器M-PLC工程師培訓

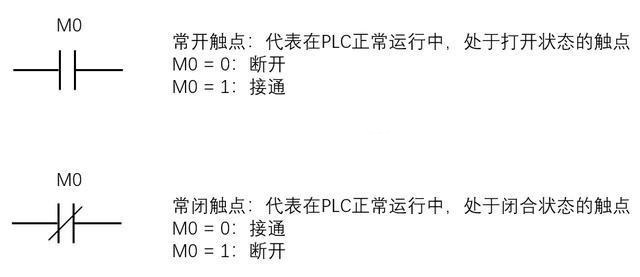

M是最常用的輔助繼電器，其只有OFF（0）和ON（1）兩種狀態，和通常我們接觸到的中間繼電器一樣，在梯形圖中，又分為常開觸點和常閉觸點

常開觸點和常閉觸點是相反的兩個觸點，這個和繼電器電路就比較相像了。這時候我們就可以通過觸摸屏或者其它程序來對M0進行控制，從而使觸點接通或者斷開。-PLC工程師培訓

在FX3U和，M0-M7679是用戶可以自由使用的輔助繼電器，而M8000及以后的繼電器，稱為特殊繼電器，每個繼電器都被三菱定義好了使用用途及方法，下面舉幾個常見的來說明一下：

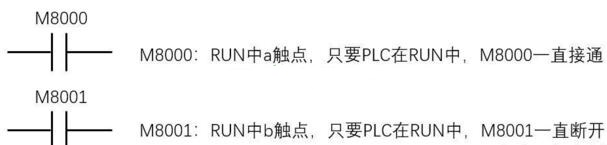

（1）M8000是一直接通（ON）的，M8001是一直閉合（OFF）的

（2）M8002是當PLC開始運行時，ON一個掃描周期，以后一直OFF，通常對PLC程序進行初始化。

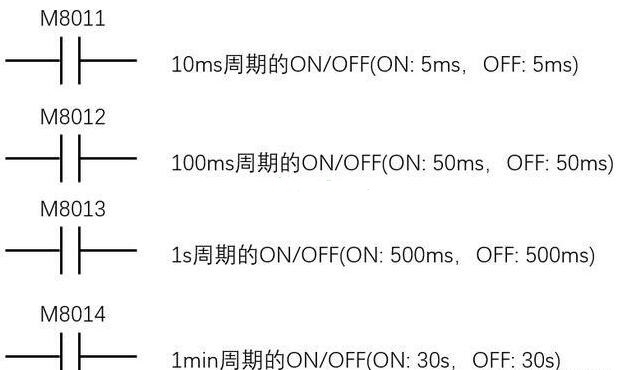

（3）M8011、M8012、M8013、M8014算是一個定時接通、閉合的定時器一樣，可以對需要進行周期循環的程序用這四個繼電器，

2、 置位和復位-PLC工程師培訓

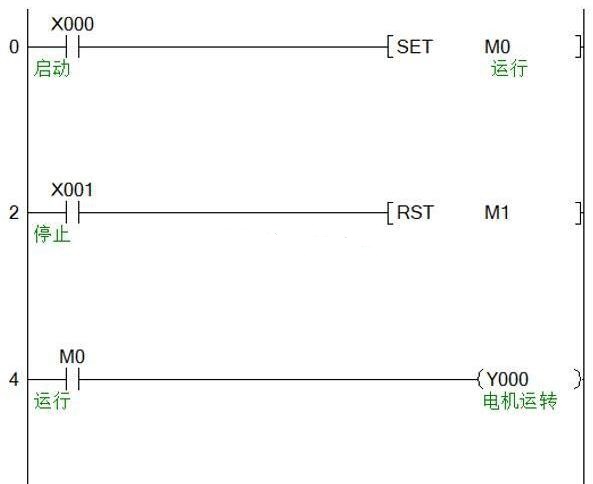

在程序中，如果想讓位由OFF→ON變化，可以使用置位指令SET，如果想讓位由ON箭頭OFF，則使用復位指令RST，比如下面的程序

（1）X0接通后SET M0，則M0由OFF變為ON

（2）X1接通后RST M0，則M0由ON變為OFF

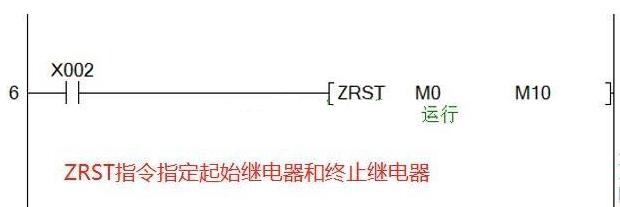

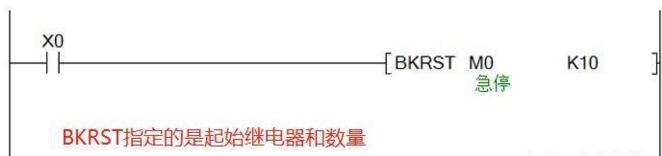

RST指令只能對單一的繼電器進行復位操作，想讓多個繼電器同時復位，可以用批量復位指令。在FX3U等小型PLC中，使用的是ZRST指令，而在Q系列PLC中，使用的是BKRST指令，用法稍有不同。

3、 斷電保存的設置-PLC工程師培訓

在程序中的一些狀態位，需要用到關機保存的時候，可以在軟件中設置關機保存的區域，有些PLC的斷電保存區是固定的，有些是可以更改的，大家可以在程序中靈活運用。-PLC工程師培訓

4、M既可以當繼電器使用來控制觸點通電，同時自己也可以當線圈使用，用起來比較靈活。-PLC工程師培訓
