今天PLC課程培訓班繼續給大家普及PLC小知識：移位寄存器，移位寄存器是一個具有移位功能的寄存器，是指寄存器中所存的代碼能夠在移位脈沖的作用下依次左移或右移。按代碼的移位方向可分為左移、右移和可逆移位寄存器，只需要改變左、右移的控制信號便可實現雙向移位要求。根據移位寄存器存取信息的方式不同又可分為：串入串出、串入并出、并入串出、并入并出四種形式。下面來和智通職業技能培訓學院具體看看吧！

一、移位寄存器的用途

移位寄存器中的數據可以在移位脈沖作用下一次逐位右移或左移，數據既可以并行輸入、并行輸出，也可以串行輸入、串行輸出，還可以并行輸入、串行輸出，串行輸入、并行輸出，十分靈活，用途也很廣。

目前常用的集成移位寄存器種類很多，如74164、74165、74166、74595均為八位單向移位寄存器，74195為四位單向移存器，74194為四位雙向移存器，74198為八位雙向移存器。

二、移位寄存器分類

根據移位方向，常把它分成左移寄存器、右移寄存器和雙向移位寄存器三種。根據移位數據的輸入－輸出方式，又可將它分為串行輸入－串行輸出、串行輸入－并行輸出、并行輸入－串行輸出和并行輸入－并行輸出四種電路結構。

此外，有些移位寄存器還具有預置數功能，可以把數據并行地置入寄存器中。

利用移位寄存器能進行數據運算、數據處理，實現數據的串行—并行互相轉換，還可接成各種移位寄存器式計數器，如環形計數器、扭環形計數器等。

三、移位寄存器的用法：

移位寄存器可用于將上一次循環的值傳遞至下一次循環。如下圖所示，移位寄存器以一對接線端的形式出現，分別位于循環兩側的邊框上，位置相對。

右側接線端含有一個向上的箭頭，用于存儲每次循環結束時的數據。LabVIEW將數據從移位寄存器右側接線端傳遞到左側接線端。循環將使用左側接線端的數據作為下一此循環的初始值。該過程在所有循環執行完畢后結束。循環執行后，右側接線端將返回移位寄存器保存的值。

移位寄存器可以傳遞任何數據類型，并和與其連接的第一個對象的數據類型自動保持一致。連接到各個移位寄存器接線端的數據必須屬于同一種數據類型。

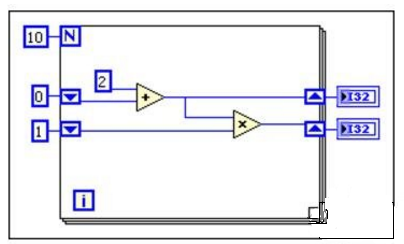

循環中可添加多個移位寄存器。如循環中的多個操作都需使用之上一次循環的值，可以通過多個移位寄存器保存結構中不同操作的數據值。如下圖所示。

在上一個程序框圖中，右上角的移位寄存器接線端將2，即第一次循環中0和2之和傳遞到左上角的移位寄存器接線端，作為加運算第二次循環的初始值。右下角的移位寄存器接線端將2， 即第一次循環中1和2之積傳遞到左下角的移位寄存器接線端，作為乘運算第二次循環的初始值。

第二次循環將2和2相加并將結果4傳遞到左上角的移位寄存器接線端以用于第三次循環。第二次循環將2和2相乘，并將結果4傳遞到左上角的移位寄存器接線端以用于第三次循環。

十次循環后，右上角的接線端將加運算的最終結果傳遞到上方的顯示控件，右下角的解析那段將乘運算的最終結果傳遞到下方的顯示控件。

以上就是移位寄存器的用途,移位寄存器的功能介紹內容了，供大家學習參考，大家可以靈活運用，想學習更多PLC知識？盡在智通職業技能培訓學院。
