本文智通職業技能培訓電工培訓班將會介紹電機絕緣的小知識，讓我們一起了解電機上使用的絕緣材料的絕緣等級有哪些分類，以及不同等級絕緣材料的極限工作溫度是多少，電機絕緣材料的耐熱等級分為哪幾個級別，一起來看下。

1、絕緣材料的絕緣等級

絕緣材料按耐熱能力分為Y、A、E、B、F、H、C7個等級，其極限工作溫度分別為90、105、120、130、155、180℃、及180℃以上。

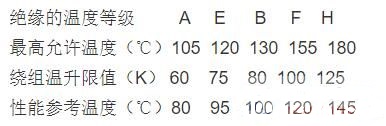

性能參考溫度（℃）A80 E95 B100 F120 H145

絕緣材料根據熱穩定性分為7個等級：

常用的B級電機，其內部的絕緣材料往往為F級，而銅線可能使用H級或更高級，以此來提高質量。一般為提高使用壽命，往往規定高級絕緣要求，低一級來考核。以F級絕緣的電機為例，做B級來考核，即其溫升不能超過120度（留10度作為余量，以避免工藝不穩定造成個別電機溫升超差）。

2、絕緣材料的極限工作溫度

指電機在設計預期壽命內，運行時繞組絕緣中最熱點的溫度。電機在運行中，溫度是壽命的主要因素之一。

根據經驗，A級材料在105℃、B級材料在130℃下，其壽命可達10年，但實際使用中環境溫度和溫升均不會長期達設計值，一般壽命在15～20年。如果運行溫度長期超過材料的極限工作溫度，則絕緣的老化加劇，壽命大大縮短。

3、電動機的絕緣等級

指其所用絕緣材料的耐熱等級，分A、E、B、F、H級。允許溫升是指電動機的溫度與周?chē)h(huán)境溫度相比升高的限度。在發電機等電氣設備中，絕緣材料是最為薄弱的環節。絕緣材料易受到高溫的影響而加速老化并損壞。不同的絕緣材料耐熱性能有區別，采用不同絕緣材料的電氣設備的耐受高溫的能力不同。一般的電氣設備都規定其工作的最高溫度。

以上就是智通職業技能培訓電工培訓班為大家?guī)?lái)的電機絕緣的相關知識，包括了絕緣材料的絕緣等級，絕緣材料的極限工作溫度，以及電動機的絕緣等級等，希望對大家有所幫助。更多電工培訓知識，盡在智通職業技術培訓學院。
