S7-300與SMART200以太網通信

1、創建SMART200項目，只要一個空白的程序就可以，設定好IP地址并下載 （例如：192.168.1.2）?

2、S7-300硬件組態：開通以太網（例如： Ethernet(1) ?）給以太網模塊分配IP地址（例如：192.168.1.5）網段必須和 SMART200的網段相同（192.168.1.x ）保存編譯?

3、使用MPI把硬件組態下載到PLC

4、在主界面-----單擊項目名稱-----在右邊 -----雙擊打開“Ethernet(1)”-----右鍵CPU -----插入新連接-----選擇“未指定”-----類型“S7連接”-----確定-----在彈出的對 話框中-----伙伴下方對應IP地址的地方填 寫SMART200的IP地址-----地址詳細信息 -----伙伴下方-----機架號填“0”-----插槽號填“1”-----確定-----確定-----確定----- 保存編譯-----編譯并檢查全部-----選中站 點然后下載?

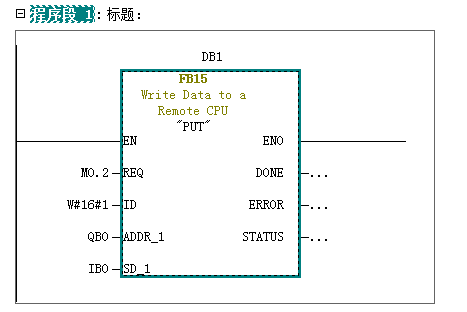

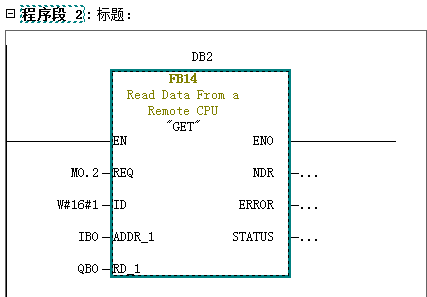

5、在程序中調用FB14（讀）和FB15（寫）?

?庫-----SIMATIC_NET_CP-----CP 300-----FB14/FB15

?

REQ：上升沿時激活?

ID：?插入的連接伙伴的本地ID地址?

ADDR_1：SMART200接收地址 ?

SD_1：S7-300要發送的數據地址

?

?

REQ：上升沿激?活

ID：??插入的連接伙伴的本地ID地址?

ADDR_1：讀取SMART200的數據地址?

RD_1：S7-300接收數據的地址?

?

S7-300與S7-300以太網通信

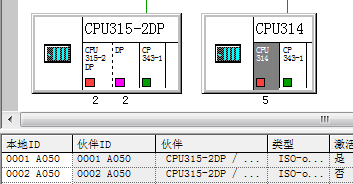

1.?主界面-----單擊項目名-----在右邊-----雙擊打開“Ethernet” ?-----在打開的對話框中-----選中一個站點《例如：CPU314》------右鍵站點中的CPU-----插入新連接-----單擊選中連接伙伴《例如：CPU315-2DP》-----連接類型-----ISO-on-TCP連接?-----確定-----鉤選“激活連接的建立”-----確定?《注意：此時，只能夠由CPU314發送數據，CPU315-2DP接收數據，如果想要CPU315-2DP發送數據CPU314接收必須以同樣的做法右建CPU315-2DP插入新連接》----保存編譯-----分別下載到對應的站點?。

2.?在程序中調用FC5和FC6：?

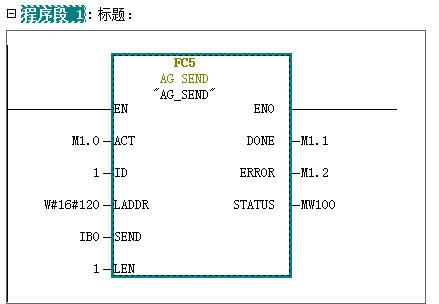

????1）?例如：CPU314在OB35中調用FC5：發送?

????????????????在硬件組態中定義，讓PLC每100ms調用一次OB35

?

ACT：等于1時激活發送?

ID：插入的連接伙伴的ID地址?

LADDR：模塊I/O地址《將CP343-1的開始地址轉換成16進制》

SEND：要發送數據的起始地址?

LEN：要發送數據的字節個數?

?

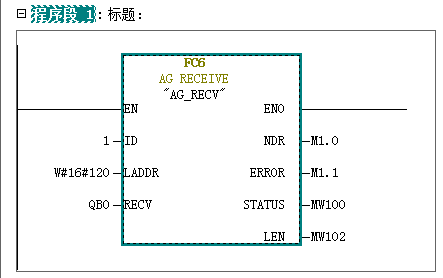

????????2）例如：CPU315-2DP在OB35中調用FC6：接收?

????????????????????在硬件組態中定義，讓PLC每100ms調用一次OB35

?

?ID：插入的連接伙伴的ID地址

LADDR：模塊I/O地址《將CP343-1的開始地址轉換成16進制》

RECV：接收數據的起始地址?
