1. 西門子的V20變頻器

2. S7-200PLC

3. 通訊線RS485一頭是公頭。另一頭3-6   8-7

4. 使用USS協議編寫

了解變頻器那些一定要看

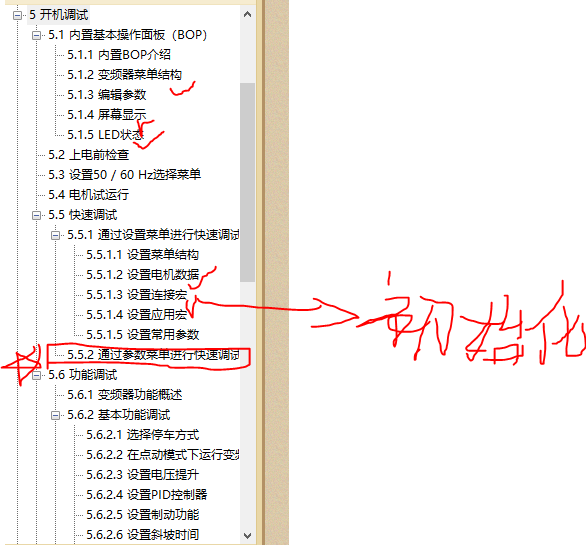

找到手冊中USS通訊說明

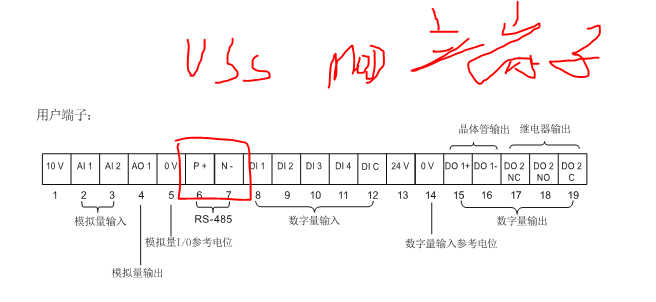

上圖為接線說明

將2014{0}的時間改為0  默認值為2000  改為0

有下標值：帶有下標的參數，一個參數當中，可以顯示或修改多種不同的功能，具體能修改多少種功能，由下標數值來決定

上圖參數設置

S7-200編程

指令

打開庫

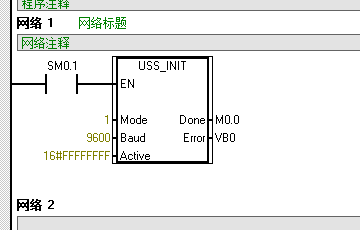

初始化USS通訊

EN：只需要接通一個掃描周期SM0.1

Mode：模式選擇1為啟動USS協議0為PPI協議

Baud：波特率的選擇9600     (與P2010（0）相同)

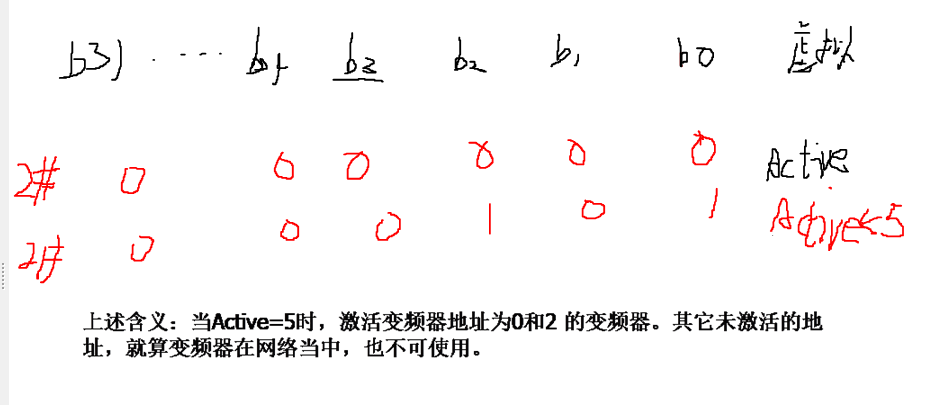

Active：激活驅動器16#FFFFFFFF

Done：完成位

Error：錯誤代碼

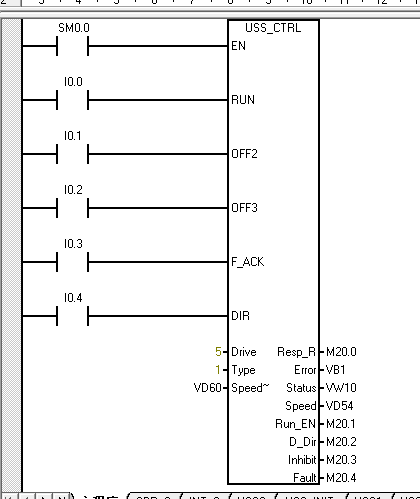

USS_CTRL 指令用于對單個驅動器裝置進行控制。

每一個USS從站，都要在程序中調用一個獨立的USS——CTRL指令，每一臺只能調用一次

RUN:驅動變頻器的啟動停止控制0 停車 1 為啟動   停車時間和啟動時間對應P1120 P1121參數

OFF2:自由停車方式

OFF3：為快速停車

F_ACK：故障確認

DIR：控制變頻器的方向

Drive:變頻器地址與P2011相同

Type：變頻器類型 0 MM3  1 MM4以上類型

Speed：速度設定值 按百分比  0-100.0對應0-50HZ

右邊輸出端

Resp：從站應答信號

Error：錯誤代碼

Status：驅動裝置狀態字

Speed：實際運行速度雙字

RUN-EN：運行模式反饋

D_dir:運行方向顯示

INhIBIT:禁止?fàn)顟B(tài)

FAULT:報警，故障指示位

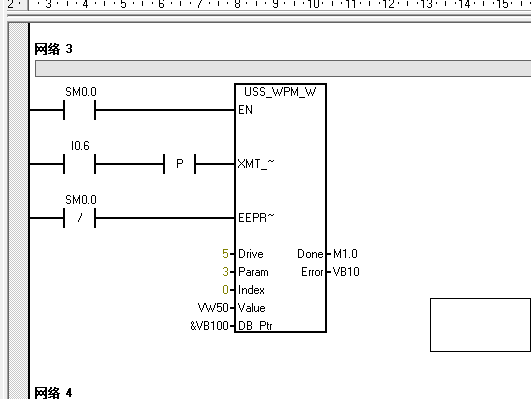

寫入指令

EN：一直接通SM0.0

XMT：發送請求，前一定要加上升沿或下降沿

Drive：驅動器地址與2011相同

EEPROM：電可擦除只讀寄存器，存儲數據

用戶可以更改的只讀寄存器，可通過高于普通的電壓將其內部數據清除

Param：要讀取的變頻器參數號

Index：下標無下標就寫0

Value：要寫入到參數當中的數據地址

DB Ptr：16字節緩沖起始地址 做通訊緩沖作用指針格式

右邊輸出

DONE 完成

ERROR錯誤

上述程序意思

當I0.6接通將VW50內的數據傳送到變頻器P0003號參數當中，無下標值

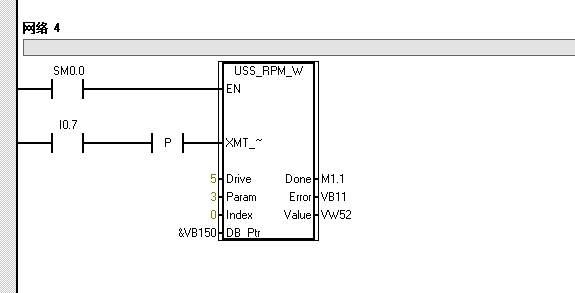

讀取指令

XMT：讀取請求

右邊輸出端

Value：將讀取到的變頻器數據存放到PLCValue地址當中

上述程序當I0.7接通PLC讀取變頻器P3號參數放入到PLCvw52地址當中。

分配USS的建議地址同MODBUS

USS_R/WPM_W  16位參數讀寫

USS_R/WPM_D   32位參數讀寫

USS_R/WPM_R   FLOAT參數讀寫

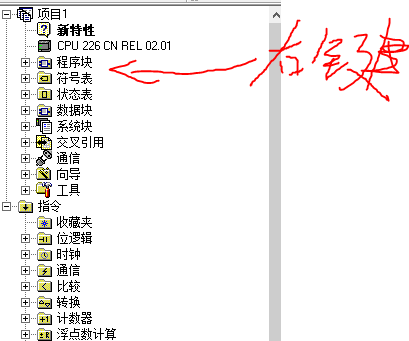

右鍵程序塊——庫存儲區分配——對應分配要通訊的端口地址V區——與程序使用V區不允許沖突
