今天小辮辮要帶你利用帶參數例行程序畫一個小圈圈，把你圈住和我一起學習

(●ˇ?ˇ●)

坐穩啦，小辮辮要帶你開車咯

<~嘟~嘟~嘟~>

在例行程序聲明中可以加入參數,在調用該程序時需要輸入對應參數；

參數包括四種:

> 正常情況下,參數僅用作輸入,同時被視作程序變量,改變此變量,不會改變對應參數的值；

> 若為INOUT(輸入輸出)參數,對應參數必須為變量或可變量；

> 若為VAR（變量）參數,對應參數必須為變量；

> 若為PERS（可變量）參數,對應參數必須為可變量；

INOUT(輸入輸出), VAR（變量）, PERS（可變量）類型參數,若在程序中進行了修改,則等同于修改了參數本身；

> 若參數是可選的,在程序聲明的參數列表中可忽略?？蛇x參數用反斜線(\)+參數表示，如下例子所示；

例1:PROC test1 (num Num_X \num Num_Y)

……

ENDPROC

> 兩個或多個可選參數之間可能會互相排斥,也就是說同一程序調用中只可能出現其中一個,這一情況通過在參數之間加豎線(|)表明，如下例子所示；

例1:PROC test2 (\num Num_Rx | num Num_Ry)

 ……

ENDPROC

利用帶參數例行程序畫一個小圈圈步驟：

（1）新創建一個例行程序；

（2）設定程序名稱（canshuCX），添加參數；

（3）為該程序添加一個robtarget類型，模式為輸入/輸出的參數（注：此處畫圓是利用偏移指令搭配使用，所以只需一個robtarget型的輸入/輸出參數即可）；

1）點擊 添加 → 添加參數；

2）修改名稱為“Cir_Pos” → 確定；

3）修改右邊數據：

a）點擊num → 找到“robtarget”并選中 → 確定

b）點擊In → 選擇 輸入/輸出

4）這樣robtarget型的輸入/輸出參數就創建好了，如圖1所示；

圖1

（4）點擊確定；

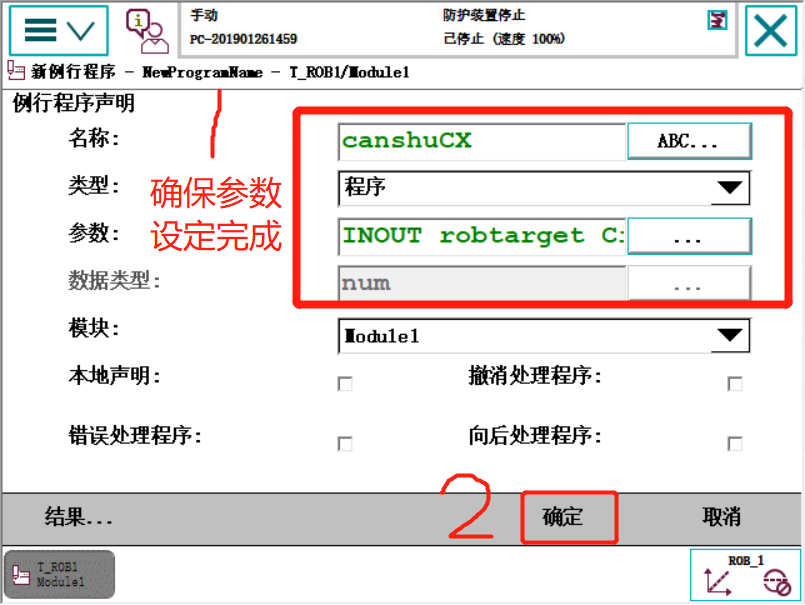

（5）確保參數設定正確之后，點擊確定，這樣帶參數的例行程序就創建出來了，如圖2所示；

圖2

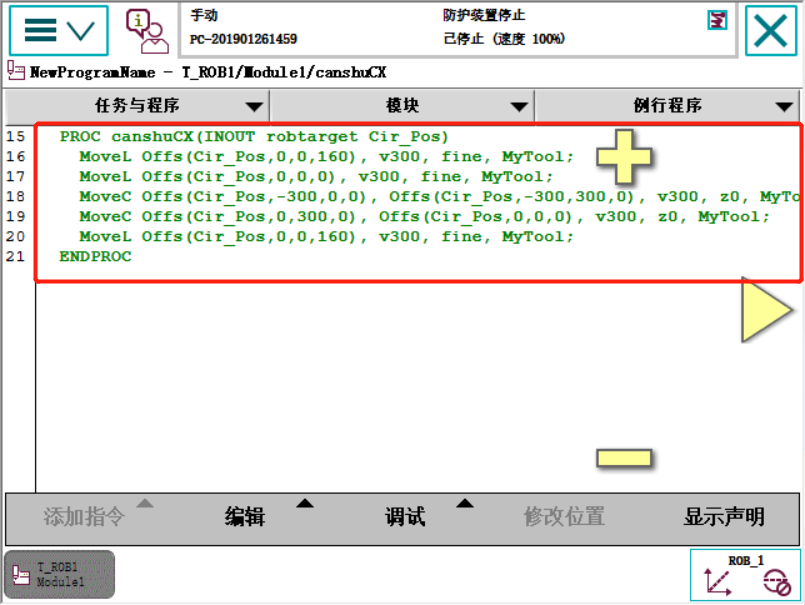

（6）打開canshuCX程序，對其進行編寫如圖3所示內容：

圖3

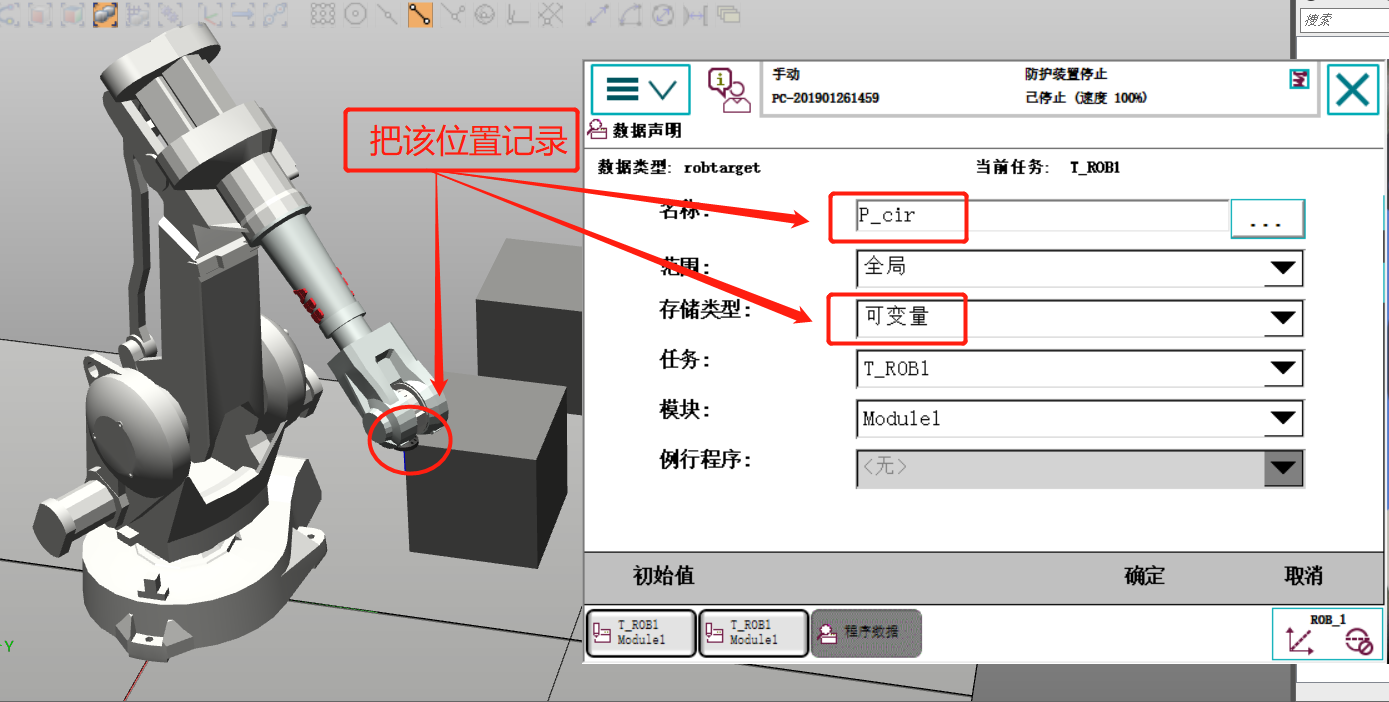

（7）設定畫圓的起始點，如圖4所示：

圖4

（8）帶參數的例行程序必須是調用，使用ProcCall進行調用，且需要輸入參數；

（9）以下是本次案例程序；

MODULE Module1

PERS robtarget P_cir:=[[405.41,596.45,531.31],[0.390278,0.589646,-0.589646,0.390278],[0,0,-1,0],[9E+09,9E+09,9E+09,9E+09,9E+09,9E+09]];

!聲明畫圓開始點

PROC main()          !主程序

canshuCX P_cir;    !調用帶參數例行程序

ENDPROC            !程序結束語句

PROC canshuCX(INOUT robtarget Cir_Pos)     !帶參數例行程序

MoveL Offs(Cir_Pos,0,0,160), v300, fine, MyTool;   !圓開始點上方位置

MoveL Offs(Cir_Pos,0,0,0), v300, fine, MyTool;     !圓開始點位置

MoveC Offs(Cir_Pos,-300,0,0), Offs(Cir_Pos,-300,300,0), v300, z0, MyTool;    !圓弧指令

MoveC Offs(Cir_Pos,0,300,0), Offs(Cir_Pos,0,0,0), v300, z0, MyTool;

!圓弧指令

MoveL Offs(Cir_Pos,0,0,160), v300, fine, MyTool;   !圓開始點上方位置

ENDPROC    !結束程序標志符

ENDMODULE

好啦，關于利用帶參數例行程序畫一個小圈圈就到此結束啦(●ˇ?ˇ●)
